洁净实验室的设计和布局，这三个方面要掌握好

为了保证实验过程无差错，很多实验室建设实验室的时候对洁净度等级要求都很高，除了对洁净实验室级别的要求外，设计和规划布局也很重要。洁净实验室的设计和布局包括哪些方面？下面，小编就来为大家详细分析一下。

有时洁净实验室是单独建造的，有时它们是整个实验室建设的一部分。在洁净实验室区，也可分为洁净区、准洁净区和辅助区三部分。洁净实验室的设计规划布局包括平面布局、净化路线、通风管道线路。

一、洁净实验室平面设计与布置

洁净实验室平面设计与布置按照洁净区、准洁净区和辅助区的位置进行划分和规划，可分为外部区域。廊道环绕式、内廊式、两端式、核心式。

阳台周边的阳台可以开窗也可以不开窗，也可以用来参观和放置一些设备，有的在阳台配备了值班暖气。外窗必须是双层密封窗。

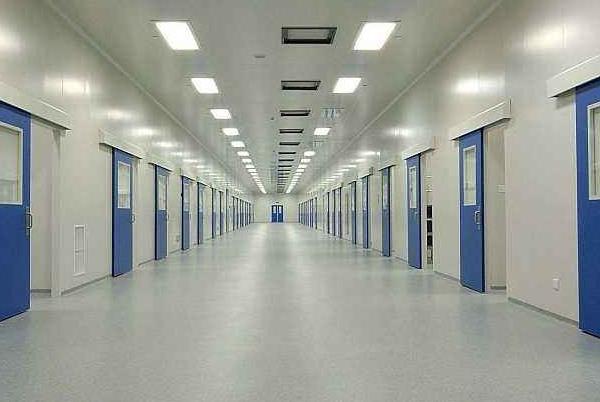

内廊式：无尘室设在外围，走廊设在里面。这条走廊的洁净度普遍较高，甚至与无尘室处于同一级别。

两端式：一侧设置洁净区，另一侧设置准洁净室和辅助室。

核心类型：为节省土地和缩短管道，洁净区可以是核心，周围有各种辅助房间和隐藏管道空间。这种方法避免了室外气候对洁净区的影响。冲击，降低制冷制热能耗，有利于节能。

二、洁净实验室净化路线

洁净实验室净化路线分为个人净化和物质净化。个人净化是指在进入洁净区前换洗干净的衣服，吹、洗澡、消毒等个人净化措施。物质净化是指各种物体在进入洁净区前必须进行净化，物质净化路径应与个人净化路径分开。物料提纯需要分粗提纯和细提纯两个阶段进行，这个过程会吹出很多细小的颗粒，所以洁净区应保持负压或零压。

三、洁净实验室通风管道的设计与布置

洁净实验室各种管道的布置非常复杂，洁净实验室通风管道的设计和布置一般采用隐蔽组织方式或技术包层。

技术夹层分为顶级技术夹层和房间技术夹层。顶级技术夹层送风和回风管道具有较大的横截面。它们一般布置在夹层的顶部，电气管道布置在下面。当地板承重能力比较强时，可以在上面安装过滤器和排气设备。与房间顶部相比，技术夹层可以减少夹层的布线和高度。下走道还可以配备风机动力设备和配电。某层洁净室的上层走道也可作为上层的下层走道。

工艺溜槽的设计布置一般为垂直直线，可以放置一些不适合洁净室的辅助设备，甚至可以作为一般的回风道或一个静压箱，有的可安设光管型散热器。这类技术夹道(墙)由于大多采用轻质隔断，所以当工艺调整时，可方便地进行调整。

---
