真空系统概述

2023-09-15 23:04:57

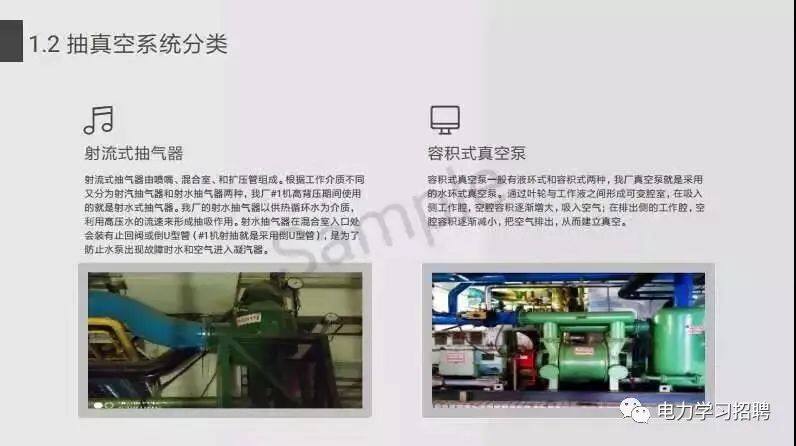

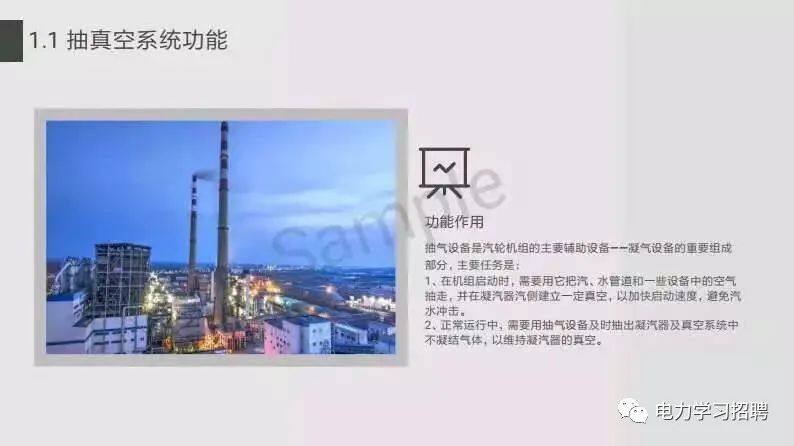

凝汽器抽气系统也称为真空系统，其作用就是用来建立和维持汽轮机排汽装置、空冷凝汽器的真空；正常运行时不断地抽出由不同途径漏入汽轮机及排汽装置的不凝结气体。目前用于凝汽器抽真空系统的设备通常有两类,一类是水环式真空泵机组,另一类是喷射器，包括射汽抽气器和射水抽气器。

环保网站www.koman.com.cn

射水抽汽器具有结构紧凑、工作可靠、制造成本低等优点；缺点是要消耗一部分电力和水，占地面积大。离心式真空泵优点是功耗低、耗水量少，噪音小。真空泵的缺点是：过载能力很差，当抽吸空气量太大时，真空泵的工作恶化，真空破坏。这对真空严密性较差的大机组来说是一个威胁。有些电厂考虑起动时用射水抽汽器，正常运行时用真空泵来维持凝汽器真空。

空气净化www.koman.com.cn

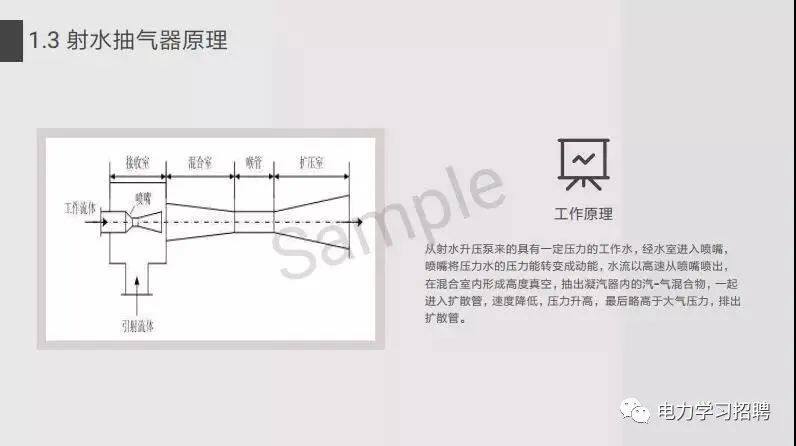

一、射水抽汽器工作原理：从射水泵来的具有一定压力的工作水经水室进入喷嘴，喷嘴将压力水的压力能转变为速度能，水流高速从喷嘴射出，使空气吸入室内产生高度真空，抽出凝汽器内的汽气混合物，一起进入扩散管，水流速度减慢，压力逐渐升高，最后以略高于大气压力排出扩散管。
